Přiklad možného Datového modelu pro oblast Koordinace staveb v rámci JDVKM.
Dále jsou uvedeny tabulky s daty, která by se měla získávat přímým zápisem do JDVKM.
Další data by měla být primárními daty jiných datových modelů mimo JDVKM a v jiných částech jsou označena také jako sekundární data.
Tabulka Stavba
|
ID stavby |
Název stavby | Typ stavby | Účel stavby | Popis prací | GIS lokalizace | Parcelní čísla | Adresa | Datum zahájení a ukončení | Aktuálníá stav |
Tabulka Subjekt
| ID subjektu | Typ subjektu | Název subjektu | IČO | Kontaktní osoba | Kontakt (email, telefom) | Role v koordinaci | Právní vztah k nemovitosti |
Tabulka Koordinace
| ID koordinace | ID stavby | ID subjektu | Zapojené subjekty | Informace o koordinaci | Podmínky koordinace | Stav řízení | Rozdělené náklady | Omezení / poznámky |
Tabulka Povolení
| ID povolení | ID stavby | Vydávající orgán | Druh povolení | Datum podání | Datum vydání | Platnost povolení | Podmínky povolení |
Stav povolení |
Tabulka Právní vztahy
| ID vztahu | ID stavby | Typ vztahu | Dotčený subjekt | Popis vztahu | Platnost od | Platnost do | Poznámka |

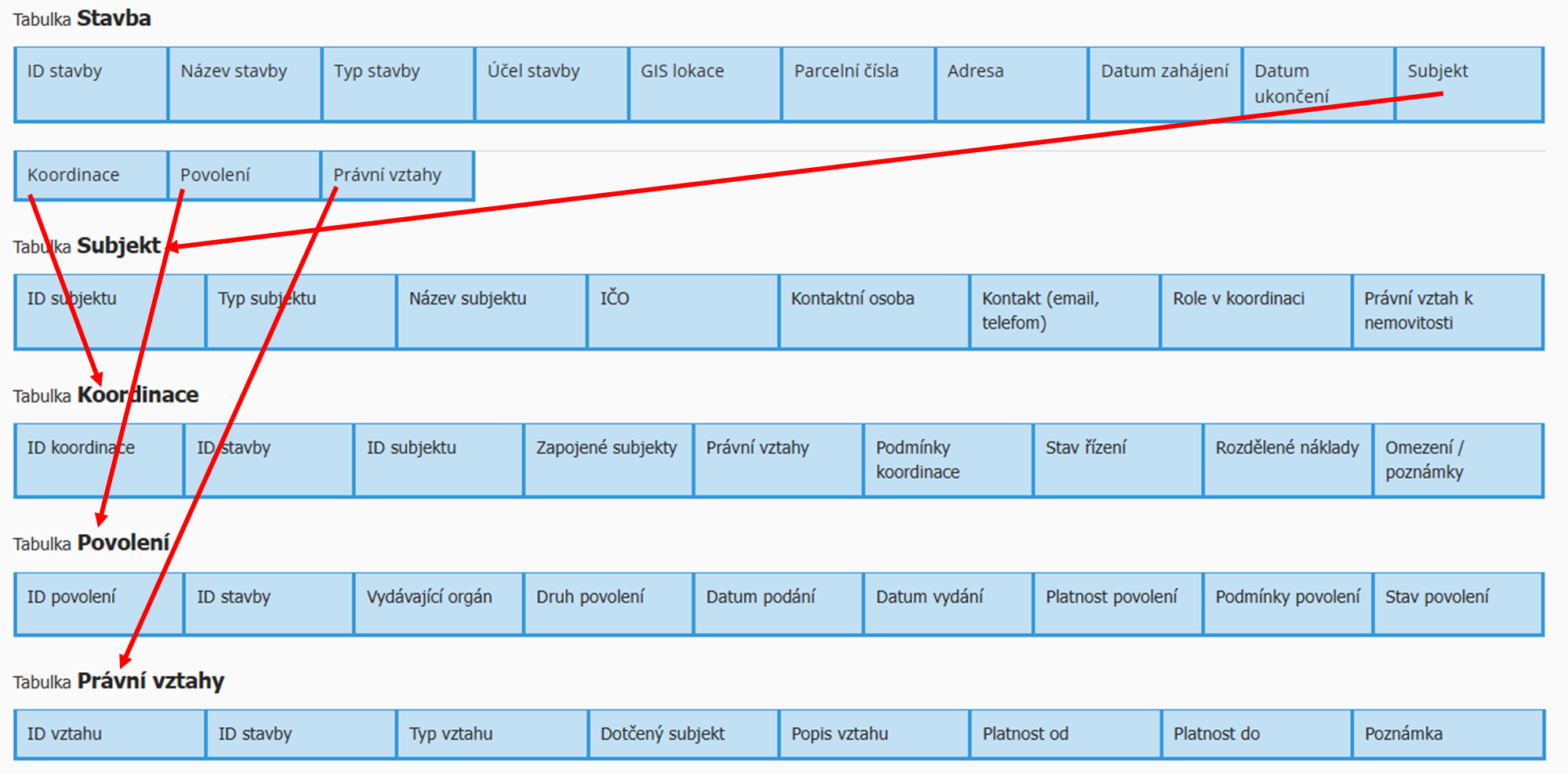

Vztahy mezi tabulkami
· Každá stavba může mít více účastníků (subjektů) – klíč ID stavby propojuje tabulku Subjekt s tabulkou Stavba.
· V rámci jedné koordinace mohou být zahrnuty více staveb/prací i subjektů – tabulka Koordinace.
· Každá stavba má záznam o povolovacím řízení – napojení na tabulku Povolení.
· Právní vztahy (např. služebnost, vlastnictví) jsou navázány na konkrétní stavbu, subjekt nebo parcelu.
